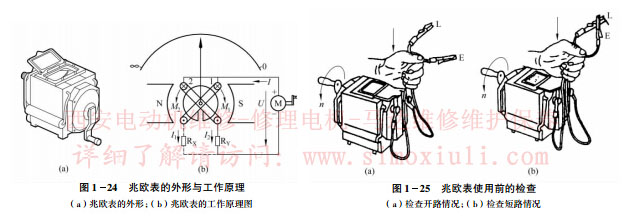

兆歐表主要由手搖直流發電機(有的用交流發電機加整流器〕 、磁電式流比計及接線樁(L 、E 、G 〕 三部分組成.其外形與工作原理如圖l-24 所示
1)兆歐表的選用。測量額定電壓在500V以下的設備或線路的絕緣電阻時.可選用500V或1000V 兆歐表;測量額定電壓在500V以上的設備或線路的絕緣電阻時,應選用lO —2500 V兆歐表;測量瓷瓶時.應選用2500 —5000 V兆歐表。
量程的選用一般測量低壓電器設備絕緣電阻時可選用0-200V兆歐表。
2)兆歐表使用前的檢查。使用前耍檢查兆歐表是否正常,為此要作一次‘開路”和“短路”檢查試驗。作“開路”試驗時.是將兆歐表的L 、E 接線端鈕隔開(‘開路”) .如圖l-25a 所示.用右手搖動手柄.左手拿表的接線端鈕.并用左手掌按住表.以防搖動手柄時儀表晃動,使測量不準確。當表的指針指向“∞”處.說明(“開路”試驗合格。再把表的接線端鈕L、E 合在一起(短路).如圖1-25b所示.緩慢搖動手柄.指針應指向“0 ”處。如果搖幾下,指針便指零.要馬上停止搖動手柄.因?yàn)橐呀?jīng)表明此表的“短路-試驗合格.如果再繼續搖下去.會損壞儀表的。
如果上面的兩個檢驗不合格,.則說明兆歐表異常.需修理好之后再使用。

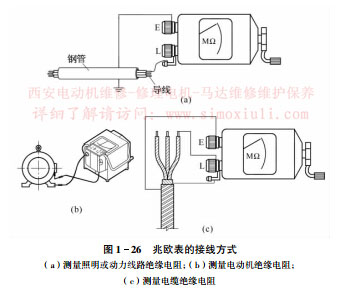

(3 )兆歐表的接線和測量方法。兆歐表有三個接線柱.其中兩個較大的接線柱上分別有“接地”( E )和“線路”(L ) .另一較小的接線柱上標有“保護環”或“屏蔽”( G )。接線方式,如圖1-26 所示。

① 測量照明或電力線路對地的絕緣電阻:將兆歐表接線柱的“ E ”可靠接地." L ”接到被測線路上.如圖1-26a 所示。線路接好后.可按順時針?lè)较驌u動兆歐表的發電機搖把,轉速由慢變快.一般約120 r / min ,待發電機轉速穩定時.表針也穩定下來,這時表針指示的數值就是所測得的絕緣電阻值。
② 測量電動機的絕緣電阻:將兆歐表接線柱的“E ”接機殼,“ L ”接到電機繞組上.如圖l -26b 所示。
③ 測量電纜的絕緣電阻:測量電纜的導電線芯與電纜外殼的絕緣電阻時.除將被測兩端分別接“E ”和“L ”兩接線柱外.還需將“ G ”接線柱引線接到電纜殼芯之間的絕緣層上.如圖l-26c所示。
( 4 )使用兆歐表時的注意事項。
①測量電氣設備的絕緣電阻時.必須先切斷電源.然后將設備進行放電.以保證人身安全和測量準確。
②兆歐表接線柱上引出線應用多股軟線.且要有良好的絕緣.兩根引線切忌絞在一起.以免造成測量數據的不準確。
兆歐表測量完后應立即使被測物放電.在兆歐表的搖把未停止轉動和被測物未放電前.不可用手去觸及被測物的測量部分或進行拆除導線.以防觸電。
